public class EffectVariable
public EffectVariable GetVariableByName(string name);
| メソッド名 | 戻り値 |
| AsBlend | EffectBlendVariable |
| AsClassInstance | EffectClassInstanceVariable |
| AsConstantBuffer | EffectConstantBuffer |
| AsDepthStencil | EffectDepthStencilVariable |
| AsDepthStencilView | EffectDepthStencilViewVariable |
| AsInterface | EffectInterfaceVariable |
| AsMatrix | EffectMatrixVariable |
| AsRasterizer | EffectRasterizerVariable |
| AsRenderTargetView | EffectRenderTargetViewVariable |
| AsResource | EffectResourceVariable |
| AsSampler | EffectSamplerVariable |
| AsScalar | EffectScalarVariable |
| AsShader | EffectShaderVariable |
| AsString | EffectStringVariable |
| AsUnorderedAccessView | EffectUnorderedAccessViewVariable |
| AsVector | EffectVectorVariable |
public Result Set(float value);
[1回]
public int AlignedByteOffset { get; set; }
これは要素のバイトオフセットを表します。
public static int AppendAligned { get; }
struct VertexName
{
Type MemberName : Semantics
...
};
using SlimDX;using SlimDX.Direct3D11;using SlimDX.DXGI;using SlimDX.D3DCompiler;class Program{static void Main(){using (Game game = new MyGame()){game.Run();}}}class MyGame : Game{Effect effect;InputLayout vertexLayout;Buffer vertexBuffer;protected override void Draw(){GraphicsDevice.ImmediateContext.ClearRenderTargetView(RenderTarget,new SlimDX.Color4(1, 0.39f, 0.58f, 0.93f));initTriangleInputAssembler();drawTriangle();SwapChain.Present(0, PresentFlags.None);}private void initTriangleInputAssembler(){GraphicsDevice.ImmediateContext.InputAssembler.InputLayout = vertexLayout;GraphicsDevice.ImmediateContext.InputAssembler.SetVertexBuffers(0,new VertexBufferBinding(vertexBuffer, VertexPositionColor.SizeInBytes, 0));GraphicsDevice.ImmediateContext.InputAssembler.PrimitiveTopology= PrimitiveTopology.TriangleList;}private void drawTriangle(){effect.GetTechniqueByIndex(0).GetPassByIndex(0).Apply(GraphicsDevice.ImmediateContext);GraphicsDevice.ImmediateContext.Draw(3, 0);}protected override void LoadContent(){initEffect();initVertexLayout();initVertexBuffer();}private void initEffect(){using (ShaderBytecode shaderBytecode = ShaderBytecode.CompileFromFile("myEffect.fx", "fx_5_0",ShaderFlags.None,EffectFlags.None)){effect = new Effect(GraphicsDevice, shaderBytecode);}}private void initVertexLayout(){vertexLayout = new InputLayout(GraphicsDevice,effect.GetTechniqueByIndex(0).GetPassByIndex(0).Description.Signature,VertexPositionColor.VertexElements);}private void initVertexBuffer(){vertexBuffer = MyDirectXHelper.CreateVertexBuffer(GraphicsDevice,new[] {new VertexPositionColor{Position = new Vector3(0, 0.5f, 0),Color = new Vector3(1, 1, 1)},new VertexPositionColor{Position = new Vector3(0.5f, 0, 0),Color = new Vector3(0, 0, 1)},new VertexPositionColor{Position = new Vector3(-0.5f, 0, 0),Color = new Vector3(1, 0, 0)},});}protected override void UnloadContent(){effect.Dispose();vertexLayout.Dispose();vertexBuffer.Dispose();}}struct VertexPositionColor{public Vector3 Position;public Vector3 Color;public static readonly InputElement[] VertexElements = new[]{new InputElement{SemanticName = "SV_Position",Format = Format.R32G32B32_Float},new InputElement{SemanticName = "COLOR",Format = Format.R32G32B32_Float,AlignedByteOffset = InputElement.AppendAligned//自動的にオフセット決定}};public static int SizeInBytes{get{return System.Runtime.InteropServices.Marshal.SizeOf(typeof(VertexPositionColor));}}}class Game : System.Windows.Forms.Form{public SlimDX.Direct3D11.Device GraphicsDevice;public SwapChain SwapChain;public RenderTargetView RenderTarget;public void Run(){initDevice();SlimDX.Windows.MessagePump.Run(this, Draw);disposeDevice();}private void initDevice(){MyDirectXHelper.CreateDeviceAndSwapChain(this, out GraphicsDevice, out SwapChain);initRenderTarget();initViewport();LoadContent();}private void initRenderTarget(){using (Texture2D backBuffer= SlimDX.Direct3D11.Resource.FromSwapChain<Texture2D>(SwapChain, 0)){RenderTarget = new RenderTargetView(GraphicsDevice, backBuffer);GraphicsDevice.ImmediateContext.OutputMerger.SetTargets(RenderTarget);}}private void initViewport(){GraphicsDevice.ImmediateContext.Rasterizer.SetViewports(new Viewport{Width = ClientSize.Width,Height = ClientSize.Height,});}private void disposeDevice(){UnloadContent();RenderTarget.Dispose();GraphicsDevice.Dispose();SwapChain.Dispose();}protected virtual void Draw() { }protected virtual void LoadContent() { }protected virtual void UnloadContent() { }}class MyDirectXHelper{public static void CreateDeviceAndSwapChain(System.Windows.Forms.Form form,out SlimDX.Direct3D11.Device device,out SlimDX.DXGI.SwapChain swapChain){SlimDX.Direct3D11.Device.CreateWithSwapChain(DriverType.Hardware,DeviceCreationFlags.None,new SwapChainDescription{BufferCount = 1,OutputHandle = form.Handle,IsWindowed = true,SampleDescription = new SampleDescription{Count = 1,Quality = 0},ModeDescription = new ModeDescription{Width = form.ClientSize.Width,Height = form.ClientSize.Height,RefreshRate = new SlimDX.Rational(60, 1),Format = Format.R8G8B8A8_UNorm},Usage = Usage.RenderTargetOutput},out device,out swapChain);}public static Buffer CreateVertexBuffer(SlimDX.Direct3D11.Device graphicsDevice,System.Array vertices){using (SlimDX.DataStream vertexStream= new SlimDX.DataStream(vertices, true, true)){return new Buffer(graphicsDevice,vertexStream,new BufferDescription{SizeInBytes= (int)vertexStream.Length,BindFlags = BindFlags.VertexBuffer,});}}}
struct VertexPositionColor{float4 Position : SV_Position;float4 Color : COLOR;};VertexPositionColor MyVertexShader(VertexPositionColor input){return input;}float4 MyPixelShader(VertexPositionColor input) : SV_Target{return input.Color;}technique10 MyTechnique{pass MyPass{SetVertexShader( CompileShader( vs_5_0, MyVertexShader() ) );SetPixelShader( CompileShader( ps_5_0, MyPixelShader() ) );}}
[0回]

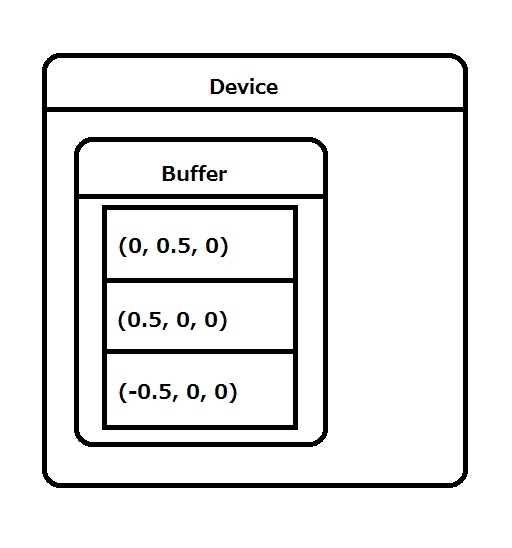

public class Buffer : Resource
public Buffer(Device device, DataStream data, BufferDescription description);
public class DataStream : Stream, IDisposableコンストラクタは３種類用意されていますが、
public DataStream(Array userBuffer, bool canRead, bool canWrite);
| プロパティ名 | 型 | 説明 |
| BindFlags | BindFlags | バッファがどういう役割を持っているかを表します。 たとえば頂点バッファとして使われるか(VertexBuffer)？インデックスバッファとして使われるか(IndexBuffer)？定数バッファとして使われるのか(ConstantBuffer)？シェーダーのリソースとして使われるのか(ShaderResource)？ストリームの出力として使われるのか(StreamOutput)？レンダーターゲットとして使われるのか(RenderTarget)？デプスステンシルバッファとして使われるのか(DepthStencil)？アンオーダードアクセス(複数のスレッドから同時に読み書き可能な)リソースとして使われるのか(UnorderedAccess)？ ・・・・・・などです |
| CpuAccessFlags | CpuAccessFlags | このバッファにCPUがいかほどのアクセス権限を持っているかを表します。None, Write, Readの３種類があります。 |
| OptionFlags | ResourceOptionFlags | その他のオプションです。 たとえば、MipMapを生成するか？複数のデバイス間で共有されるか？TextureCubeか？インスタンシングを有効にするか？RawBufferか？StructuredBufferか？深度バイアスはどうするか？KeyedMutexか？GDIと互換性があるか？ ・・・・・・などです。 |
| SizeInBytes | int | バッファが何バイトか、を表します。 |
| StructureByteStride | int | StructuredBufferとして使用する場合(OptionFlagsでそのように指定しなければいけません)に使います。ひとつの構造体のサイズが何バイトかを表します。 |
| Usage | ResourceUsage | バッファの使われ方を表します。GPUが読み書きのできるDefault、GPUで読み取りのみ可能なImmutable、GPUからは読み取りのみCPUからは書き込みのみのDynamic、GPUからCPUへデータを転送できるStagingの4つです。 |
public class Effect : ComObject
public Effect(Device device, ShaderBytecode data);
public static ShaderBytecode CompileFromFile(
string fileName,
string profile,
ShaderFlags shaderFlags,
EffectFlags effectFlags
);
fileNameはエフェクトを記述したHLSLファイルの名前。 profileはシェーダーのバージョン（シェーダープロファイル）です。この値によってシェーダー中で使える機能が変わってきます。Direct3D11では5.0です。public EffectTechnique GetTechniqueByIndex(int index);
public EffectPass GetPassByIndex(int index);
public Result Apply(DeviceContext context);
public EffectPassDescription Description { get; }
public ShaderSignature Signature { get; }
おそらくインプットレイアウトは、シグネイチャのなかの、頂点情報が必要なのだと思われます。public class InputLayout : DeviceChild
public InputLayout(Device device, ShaderSignature shaderSignature, InputElement[] elements);
public struct InputElement : IEquatable<InputElement>
public string SemanticName { get; set; }
この文字列はなんでもいいというわけではありません。
public Format Format { get; set; }
SlimDX.DXGI.Format列挙型はフォーマットを表します。public class InputAssemblerWrapper
public InputAssemblerWrapper InputAssembler { get; }
public InputLayout InputLayout { get; set; }
BufferをセットするのはInputAssemberWrapper.SetVertexBuffers()メソッドです。public void SetVertexBuffers(int slot, VertexBufferBinding vertexBufferBinding);
| プロパティ名 | 型 | 説明 |
| Buffer | Buffer | セットするバッファです |
| Offset | int | バッファの中の最初の頂点のインデックスです。普通０でいいでしょう。 |
| Stride | int | ひとつの頂点のバイトサイズです |
public PrimitiveTopology PrimitiveTopology { get; set; }
public void Draw(int vertexCount, int startVertexLocation);
technique10 TechniqueName < Annotations >
{
pass PassName
{
[ SetStateGroup; ]
[ SetStateGroup; ]
...
[ SetStateGroup; ]
}
}
SetXXXShader( CompileShader( shader_profile, ShaderFunction( args ) ) );

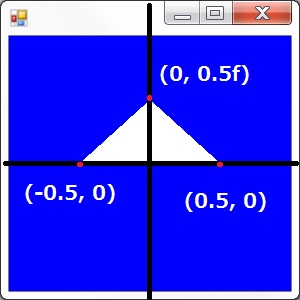

float4 MyVertexShader(float4 position : SV_Position) : SV_Position
{
return position;
}
float4 MyPixelShader() : SV_Target
{
return float4(1, 1, 1, 1);
}
[0回]

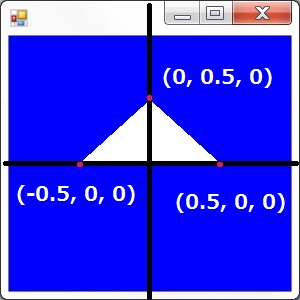

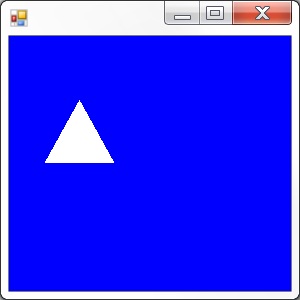

using SlimDX.Direct3D11;using SlimDX.DXGI;using SlimDX.D3DCompiler;class Program{static void Main(){using (Game game = new MyGame()){game.Run();}}}class MyGame : Game{Effect effect;InputLayout vertexLayout;Buffer vertexBuffer;protected override void Draw(){GraphicsDevice.ImmediateContext.ClearRenderTargetView(RenderTarget,new SlimDX.Color4(1, 0, 0, 1));initTriangleInputAssembler();drawTriangle();SwapChain.Present(0, PresentFlags.None);}private void drawTriangle(){effect.GetTechniqueByIndex(0).GetPassByIndex(0).Apply(GraphicsDevice.ImmediateContext);GraphicsDevice.ImmediateContext.Draw(3, 0);}private void initTriangleInputAssembler(){GraphicsDevice.ImmediateContext.InputAssembler.InputLayout = vertexLayout;GraphicsDevice.ImmediateContext.InputAssembler.SetVertexBuffers(0,new VertexBufferBinding(vertexBuffer, sizeof(float) * 3, 0));GraphicsDevice.ImmediateContext.InputAssembler.PrimitiveTopology= PrimitiveTopology.TriangleList;}protected override void LoadContent(){initEffect();initVertexLayout();initVertexBuffer();}private void initEffect(){using (ShaderBytecode shaderBytecode = ShaderBytecode.CompileFromFile("myEffect.fx", "fx_5_0",ShaderFlags.None,EffectFlags.None)){effect = new Effect(GraphicsDevice, shaderBytecode);}}private void initVertexLayout(){vertexLayout = new InputLayout(GraphicsDevice,effect.GetTechniqueByIndex(0).GetPassByIndex(0).Description.Signature,new[] {new InputElement{SemanticName = "SV_Position",Format = Format.R32G32B32_Float}});}private void initVertexBuffer(){vertexBuffer = MyDirectXHelper.CreateVertexBuffer(GraphicsDevice,new[] {new SlimDX.Vector3(0, 0.5f, 0),new SlimDX.Vector3(0.5f, 0, 0),new SlimDX.Vector3(-0.5f, 0, 0),});}protected override void UnloadContent(){effect.Dispose();vertexLayout.Dispose();vertexBuffer.Dispose();}}class Game : System.Windows.Forms.Form{public SlimDX.Direct3D11.Device GraphicsDevice;public SwapChain SwapChain;public RenderTargetView RenderTarget;public void Run(){initDevice();SlimDX.Windows.MessagePump.Run(this, Draw);disposeDevice();}private void initDevice(){MyDirectXHelper.CreateDeviceAndSwapChain(this, out GraphicsDevice, out SwapChain);initRenderTarget();initViewport();LoadContent();}private void initRenderTarget(){using (Texture2D backBuffer= SlimDX.Direct3D11.Resource.FromSwapChain<Texture2D>(SwapChain, 0)){RenderTarget = new RenderTargetView(GraphicsDevice, backBuffer);GraphicsDevice.ImmediateContext.OutputMerger.SetTargets(RenderTarget);}}private void initViewport(){GraphicsDevice.ImmediateContext.Rasterizer.SetViewports(new Viewport{Width = ClientSize.Width,Height = ClientSize.Height,});}private void disposeDevice(){UnloadContent();RenderTarget.Dispose();GraphicsDevice.Dispose();SwapChain.Dispose();}protected virtual void Draw() { }protected virtual void LoadContent() { }protected virtual void UnloadContent() { }}class MyDirectXHelper{public static void CreateDeviceAndSwapChain(System.Windows.Forms.Form form,out SlimDX.Direct3D11.Device device,out SlimDX.DXGI.SwapChain swapChain){SlimDX.Direct3D11.Device.CreateWithSwapChain(DriverType.Hardware,DeviceCreationFlags.None,new SwapChainDescription{BufferCount = 1,OutputHandle = form.Handle,IsWindowed = true,SampleDescription = new SampleDescription{Count = 1,Quality = 0},ModeDescription = new ModeDescription{Width = form.ClientSize.Width,Height = form.ClientSize.Height,RefreshRate = new SlimDX.Rational(60, 1),Format = Format.R8G8B8A8_UNorm},Usage = Usage.RenderTargetOutput},out device,out swapChain);}public static Buffer CreateVertexBuffer(SlimDX.Direct3D11.Device graphicsDevice,System.Array vertices){using (SlimDX.DataStream vertexStream= new SlimDX.DataStream(vertices, true, true)){return new Buffer(graphicsDevice,vertexStream,new BufferDescription{SizeInBytes= (int)vertexStream.Length,BindFlags = BindFlags.VertexBuffer,});}}}
float4 MyVertexShader(float4 position : SV_Position) : SV_Position{return position;}float4 MyPixelShader() : SV_Target{return float4(1, 1, 1, 1);}technique10 MyTechnique{pass MyPass{SetVertexShader( CompileShader( vs_5_0, MyVertexShader() ) );SetPixelShader( CompileShader( ps_5_0, MyPixelShader() ) );}}
[1回]

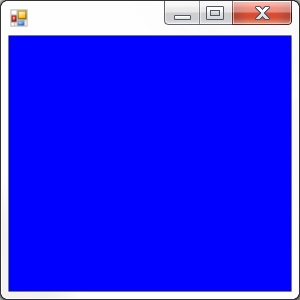

public void ClearRenderTargetView(RenderTargetView view, Color4 color);viewはクリアする対象。レンダーターゲットといいます。
public DeviceContext ImmediateContext { get; }
public RenderTargetView(Device device, Resource resource);
public static T FromSwapChain(SwapChain swapChain, int index) where T : class, Resource;
public Result Present(int syncInterval, PresentFlags flags);syncIntervalは垂直同期とフレーム表示の同期方法を表します。0ならば同期せずに即座にプレゼントします。その他の値ならその分の垂直同期の後に表示を同期します。0でいいでしょう。
| 数値 | ||
| None | 0 | |
| Test | 1 | |
| DoNotSequence | 2 |
