ゲームで弾やキャラクターを動かすことを考えましょう。
一番簡単な方法は、一秒間に60回呼ばれているGame.Drawメソッドの中で
座標データを少しずつ変えて表示することです。
この方法は上手くいきます。
Drawメソッドの中で0.1動かせば一秒で6動くことになるでしょう。
しかし実際にはこの方法は使われなくて、
かわりに（やはり一秒に60回呼ばれる）Game.Updateメソッドの中でデータの変更を行います。
（※この理由はおそらくGUIアプリケーションで
ビューとモデルの分離を行う理由と同じでしょう。
データと、それの表示は分けておきたいものです。
「コンピュータサイエンスのいかなる問題も
間接層を付け加えることで解決できる」というわけです。
実際、UpdateメソッドはDrawメソッドとは
違う周期で呼ばれるように設定することも可能です。
Drawメソッドで何でもかんでもやっていたらそういうことは出来なかったでしょう。
まぁこういう小さいサンプルプログラムでは
デメリットの方が目立つような気もしますが。）
コードはこうなります。
using Microsoft.Xna.Framework;
using Microsoft.Xna.Framework.Graphics;
public class MyGame : Microsoft.Xna.Framework.Game
{
GraphicsDeviceManager graphics;
Microsoft.Xna.Framework.Content.ContentManager content;
Texture2D texture;
SpriteBatch spriteBatch;
Vector2 position = new Vector2();
public MyGame()
{
graphics = new GraphicsDeviceManager(this);
content = new Microsoft.Xna.Framework.Content.ContentManager(Services);
}
protected override void LoadGraphicsContent(bool loadAllContent)
{
if (loadAllContent)
{
texture = content.Load<Texture2D>("FlyingSpaghettiMonster");
spriteBatch = new SpriteBatch(graphics.GraphicsDevice);
}
}
protected override void UnloadGraphicsContent(bool unloadAllContent)
{
if (unloadAllContent)
{
content.Unload();
}
}
protected override void Update(GameTime gameTime)
{
position.X += 0.5f;
}
protected override void Draw(GameTime gameTime)
{
graphics.GraphicsDevice.Clear(Color.CornflowerBlue);
spriteBatch.Begin();
spriteBatch.Draw(texture, position, Color.White);
spriteBatch.End();
}
}

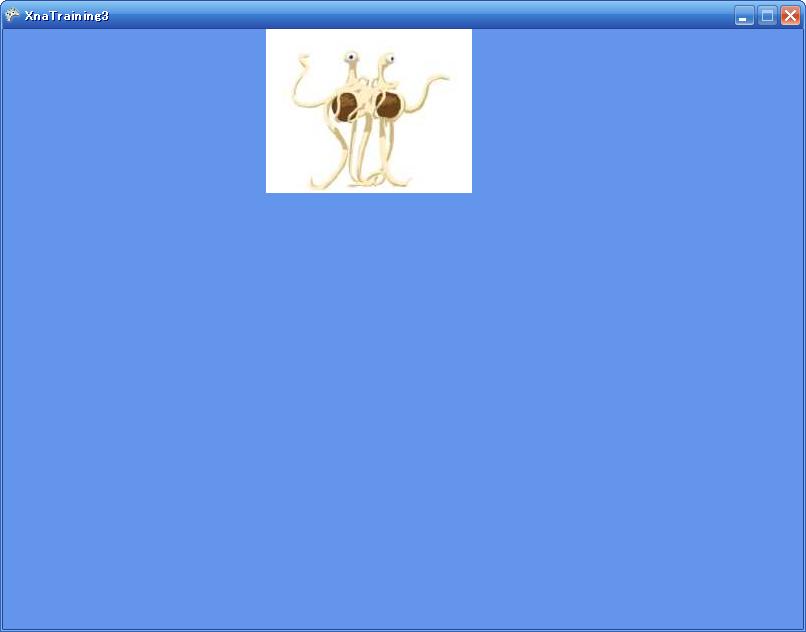

[0回]
ここでは３Dの三角形を表示します。
ここから、物を立体的に表示できるようになります。
物を立体的にウィンドウに表示するためには、
3次元の座標データだけでは足りません。
物はどこからどのように眺めるかによって
見え方が変わるからです。
そのため、視点、見ている位置、視野などの情報が必要になります。
それらの情報から、3Dの座標データを2Dのウィンドウに表示できるように変換してやります。
この変換に使うのが、行列（マトリックス）です。
マトリックスというのは「データの変換の仕方を表すデータ」のことで、
物理学では例えばアインシュタインの特殊相対性理論の
「光速に近い速度を持った物体は縮み、時間はゆっくり進む」(ローレンツ変換)
というのを数式で表すのに使ったりします。
つまり、日常の、歪んでいないデータをマトリックスにかけて、
縮んだ、時間のゆっくり進むデータに変換しているということです。
XNAをやるのに特殊相対性理論など全く知らなくてかまいませんが、
どちらともデータの変換を行います。
XNAでは物体を縮ませる代わりに、3Dデータを
ウィンドウの2Dデータに変換するのにマトリックスを使います。
（他にも3Dモデルを回転させたり、平行移動させたり、拡大したりするのにも使います）
コードは次のようになります。
using Microsoft.Xna.Framework;
using Microsoft.Xna.Framework.Graphics;
public class MyGame : Microsoft.Xna.Framework.Game
{
GraphicsDeviceManager graphics;
BasicEffect effect;
VertexPositionColor[] vertices = new VertexPositionColor[3];
public MyGame()
{
graphics = new GraphicsDeviceManager(this);
vertices[0] = new VertexPositionColor(new Vector3(1, 1, 0), Color.Navy);
vertices[1] = new VertexPositionColor(new Vector3(0, 0, 0), Color.White);
vertices[2] = new VertexPositionColor(new Vector3(-1, 1, 0), Color.Red);
}
protected override void LoadGraphicsContent(bool loadAllContent)
{
if (loadAllContent)
{
effect = new BasicEffect(graphics.GraphicsDevice, null);
effect.VertexColorEnabled = true;
effect.View = Matrix.CreateLookAt(
new Vector3(0, 0, 3), //カメラの位置
new Vector3(0, 0, 0), //カメラのターゲット
new Vector3(0, 1, 0) //カメラの上向きベクトル。(0, -1, 0)にすると画面が上下逆になる
);
effect.Projection = Matrix.CreatePerspectiveFieldOfView(
MathHelper.ToRadians(45), //視野の角度。ここでは45度
Window.ClientBounds.Width / (float)Window.ClientBounds.Height,//画面のアスペクト比（横 / 縦）
1, //nearPlaneDistance：カメラからこれより近い物体は画面に映らない
100 //farPlaneDistance：カメラからこれより遠い物体は画面に映らない
);
}
}
protected override void Draw(GameTime gameTime)
{
graphics.GraphicsDevice.Clear(Color.CornflowerBlue);
graphics.GraphicsDevice.VertexDeclaration = new VertexDeclaration(
graphics.GraphicsDevice,
VertexPositionColor.VertexElements
);
effect.Begin();
foreach (EffectPass pass in effect.CurrentTechnique.Passes)
{
pass.Begin();
graphics.GraphicsDevice.DrawUserPrimitives<VertexPositionColor>(
PrimitiveType.TriangleList,
vertices,
0, //vertexOffset
1 //primitiveCount
);
pass.End();
}
effect.End();
}
}

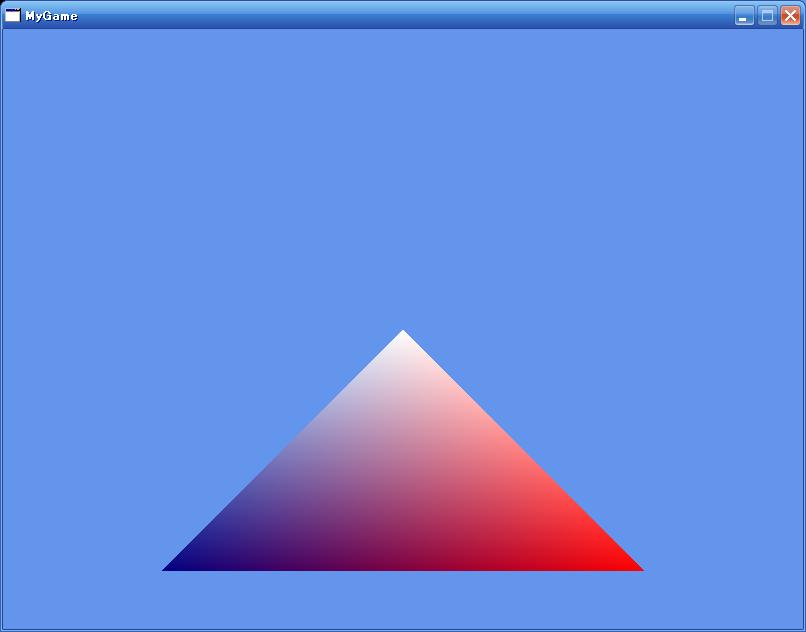

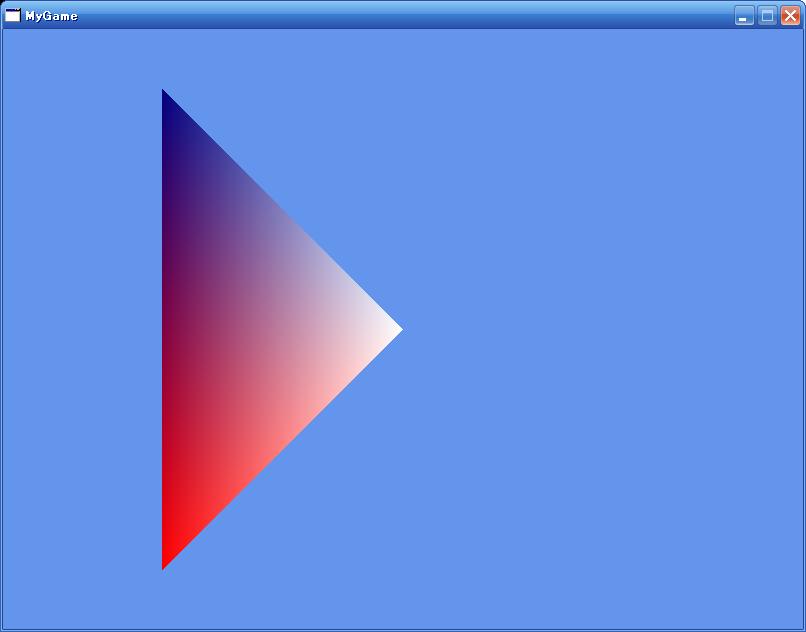

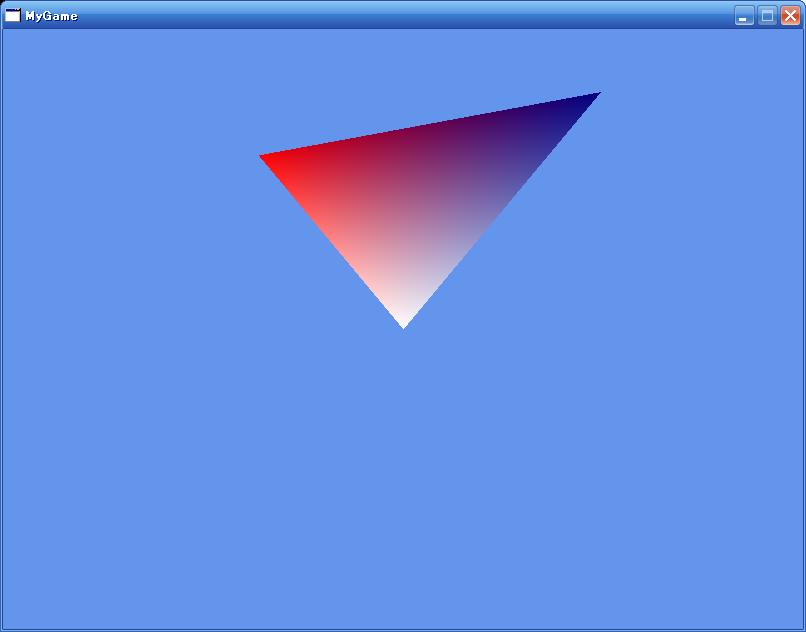

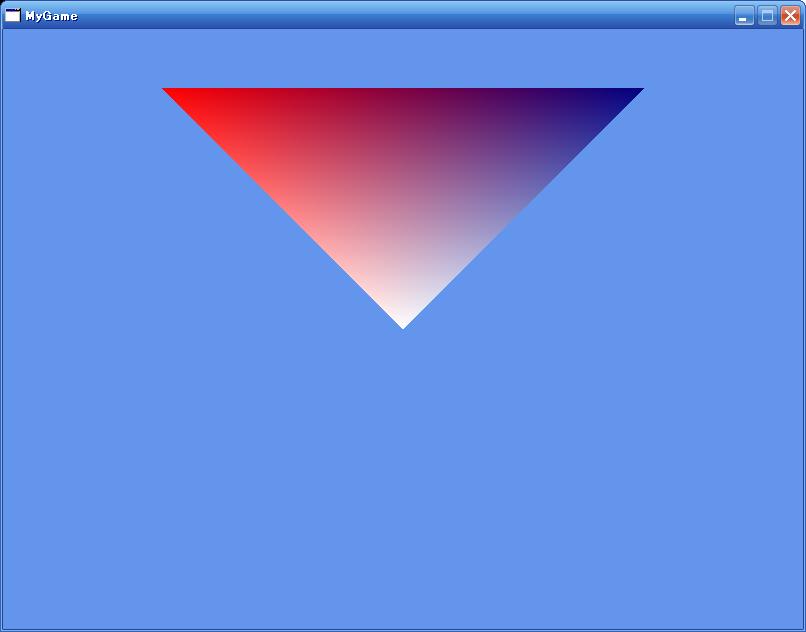

※cameraPositionが(2, 0, 3)のとき
[0回]
ここまでは2Dでしたが、すこし3Dに近づきたいと思います
（といってもこの回はまだ2Dと変わりありませんが）。
XNAの3Dでは（というかXNAに限ったことではないのですが）、
物体を三角形の集合で表します。
ポリゴンですね。
たとえば、四角いドアを描こうと思えば、
2つの三角形を使います。
（それだけだと厚さのない薄っぺらいドアですが、
厚みを出そうと思えばその分６つの四角を描けばいいだけです）
丸いボールを描こうと思えば、ものすごく小さい三角形を
たくさん組み合わせて表します。
三角形の描画はCGの基本です。
というわけでまずは三角形を1つだけ表示してみましょう。
using Microsoft.Xna.Framework;
using Microsoft.Xna.Framework.Graphics;
public class MyGame : Microsoft.Xna.Framework.Game
{
GraphicsDeviceManager graphics;
BasicEffect effect;
VertexPositionColor[] vertices = new VertexPositionColor[3];
public MyGame()
{
graphics = new GraphicsDeviceManager(this);
vertices[0] = new VertexPositionColor(new Vector3(1, 1, 0), Color.Navy);
vertices[1] = new VertexPositionColor(new Vector3(0, 0, 0), Color.White);
vertices[2] = new VertexPositionColor(new Vector3(-1, 1, 0), Color.Red);
}
protected override void LoadGraphicsContent(bool loadAllContent)
{
if (loadAllContent)
{
effect = new BasicEffect(graphics.GraphicsDevice, null);
effect.VertexColorEnabled = true;
}
}
protected override void Draw(GameTime gameTime)
{
graphics.GraphicsDevice.Clear(Color.CornflowerBlue);
graphics.GraphicsDevice.VertexDeclaration = new VertexDeclaration(
graphics.GraphicsDevice,
VertexPositionColor.VertexElements
);
effect.Begin();
foreach (EffectPass pass in effect.CurrentTechnique.Passes)
{
pass.Begin();
graphics.GraphicsDevice.DrawUserPrimitives<VertexPositionColor>(
PrimitiveType.TriangleList,
vertices,
0, //vertexOffset
1 //primitiveCount
);
pass.End();
}
effect.End();
}
}

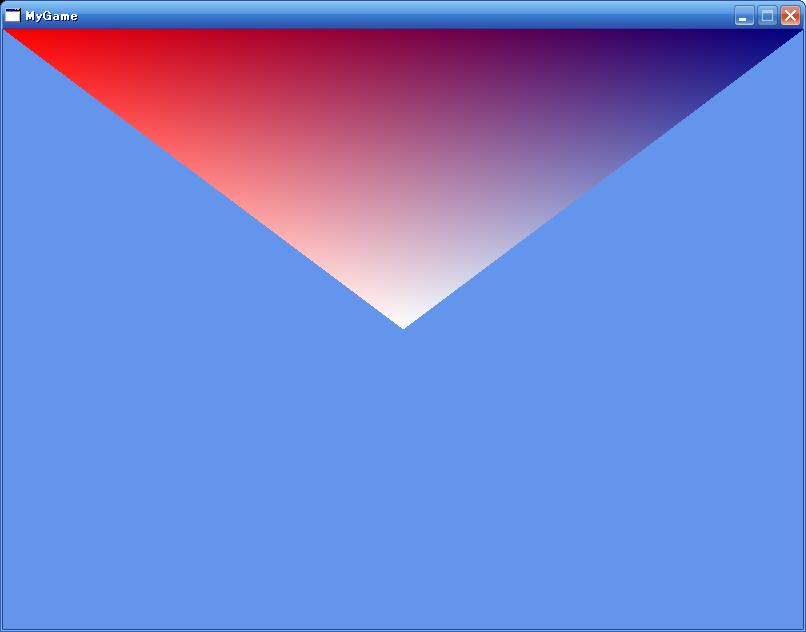

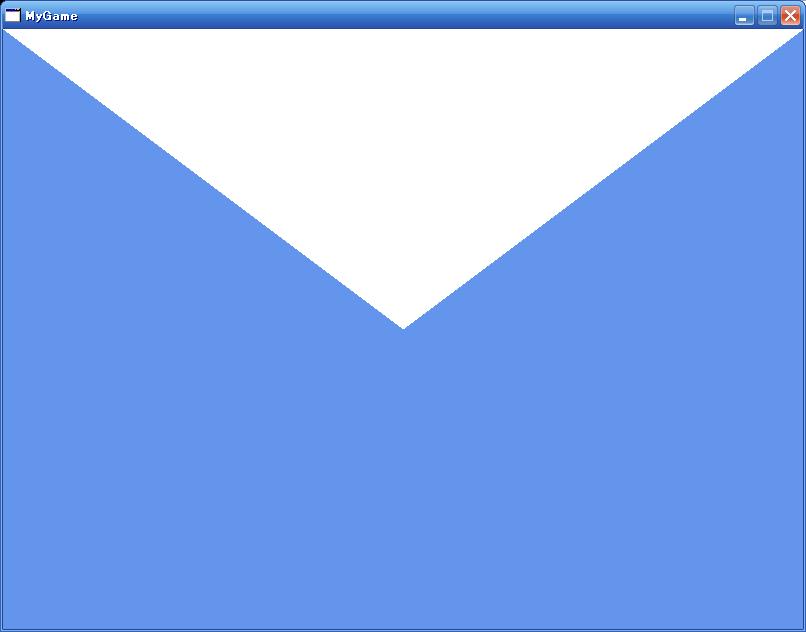

（注をわざわざ入れる必要はないとは思いますが、全部真っ白です）| LineList |
 |
| LineStrip |
 |
| PointList |
 |

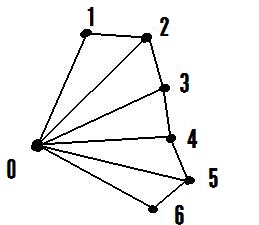

| TriangleFan |
 |
| TriangleList |
 |
| TriangleStrip |
 |
[0回]
ここでは画像ファイルをウィンドウに表示します。
外部のファイルをあつかうには、ContentManagerを使います。
これは、画像ファイルや３Dモデル、フォントなどをゲームにロードするときに使います。
なお、このクラスを使うときには、XNA Game Studioを使わないと死にます。
というのも、それらのファイル一つ一つに対応するxnbファイルを作らなければならないからです。
（しかもこいつはバイナリファイルです）
例えば、image.jpgというファイルを直接使うことはできません。
"image.xnb"というファイルを"image.jpg"から作って、それを使わなければならないのです。
XNA Game Studioはそれを自動で行ってくれます。
このことを全く気にする必要はありません。
ただ"image.jpg"ファイルをソリューションエクスプローラーにペーストするだけでいいのです。

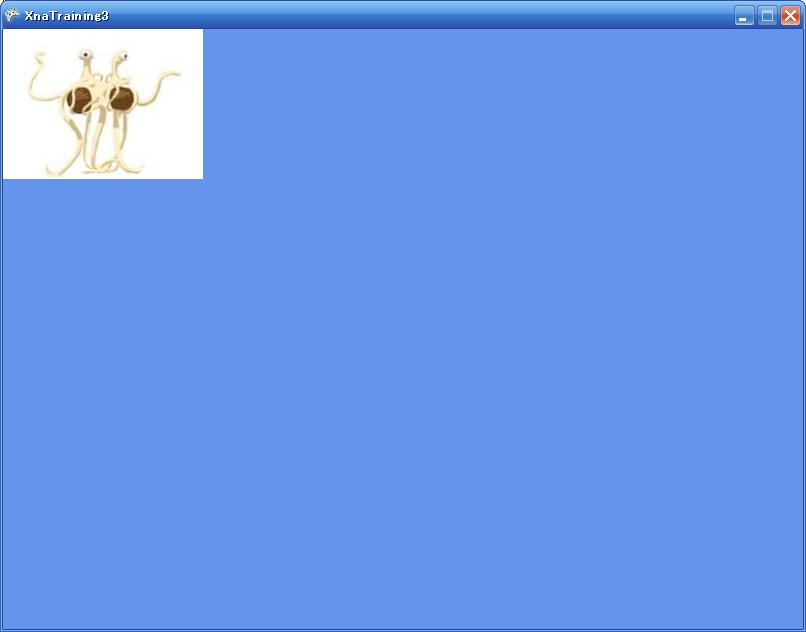

以下がXNA Game Studioでビルドしたコードです。
using Microsoft.Xna.Framework;
using Microsoft.Xna.Framework.Graphics;
public class MyGame : Microsoft.Xna.Framework.Game
{
GraphicsDeviceManager graphics;
Microsoft.Xna.Framework.Content.ContentManager content;
SpriteBatch spriteBatch;
Texture2D texture;
public MyGame()
{
graphics = new GraphicsDeviceManager(this);
content = new Microsoft.Xna.Framework.Content.ContentManager(Services);
}
protected override void LoadGraphicsContent(bool loadAllContent)
{
if (loadAllContent)
{
spriteBatch = new SpriteBatch(graphics.GraphicsDevice);
texture = content.Load<Texture2D>("FlyingSpaghettiMonster");
}
}
protected override void UnloadGraphicsContent(bool unloadAllContent)
{
if (unloadAllContent)
{
content.Unload();
}
}
protected override void Draw(GameTime gameTime)
{
graphics.GraphicsDevice.Clear(Color.CornflowerBlue);
spriteBatch.Begin();
spriteBatch.Draw(texture, new Rectangle(0, 0, 200, 150), Color.White);
spriteBatch.End();
}
}
class MyServices : System.IServiceProvider
{
Game game;
public MyServices(Game game)
{
this.game = game;
}
public object GetService(System.Type serviceType)
{
game.Window.Title += " " + serviceType.ToString();
return game.Services.GetService(serviceType);
}
}
これによるとContentManagerは
[1回]
前回はウィンドウの背景を塗りつぶしました。
しかしこれだけでは華がありません。
もう少しましにしましょう。
今回は1×1の画像(Texture2D)を作り、それを表示することにします。
これは簡単なようですが、かなり複雑になります。
まず、2Dの描画を行うには、2D描画を全てカプセル化しているSpriteBatchクラスを使います。
このクラスはTexture2Dを表示するSpriteBatch.Drawメソッドや、ここでは扱いませんが、文字列を表示するDrawStringメソッドを持っています。
using Microsoft.Xna.Framework; using Microsoft.Xna.Framework.Graphics;
class MyGame : Microsoft.Xna.Framework.Game { GraphicsDeviceManager graphics; SpriteBatch spriteBatch; Texture2D texture;
public MyGame() { graphics = new GraphicsDeviceManager(this); }
protected override void LoadGraphicsContent(bool loadAllContent) { if (loadAllContent) { spriteBatch = new SpriteBatch(graphics.GraphicsDevice);
//create 1 x 1 texture. texture = new Texture2D( graphics.GraphicsDevice, 1, //Width 1, //Height 0, //numberLevels ResourceUsage.None, SurfaceFormat.Color ); texture.SetData<Color>(new Color[]{Color.Black}); } }
protected override void Draw(GameTime gameTime) { graphics.GraphicsDevice.Clear(Color.CornflowerBlue);
spriteBatch.Begin(); spriteBatch.Draw(texture, new Rectangle(0, 0, 100, 100), Color.White); spriteBatch.End(); }
} static class Program { static void Main() { using (MyGame game = new MyGame()) { game.Run(); } } }

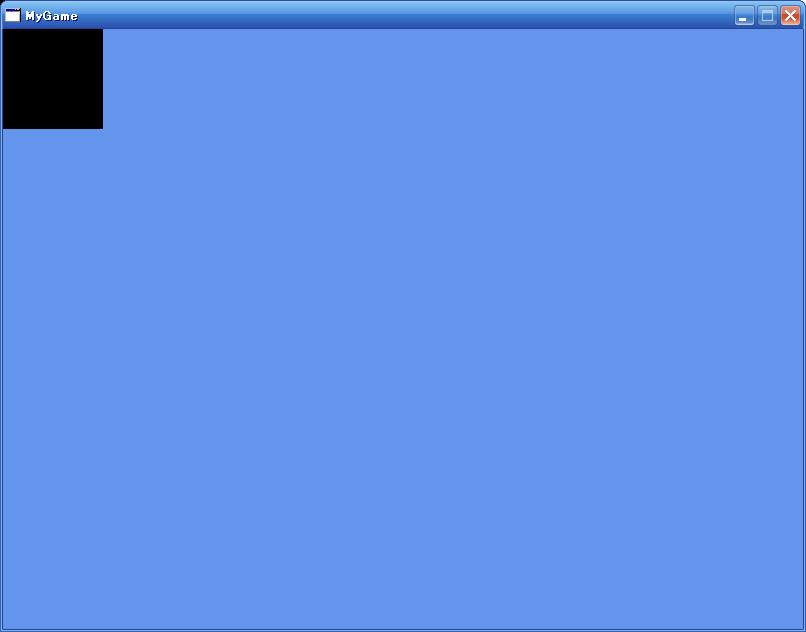

※左上に、黒い1x1のTexture2Dを、 100x100に拡大して描画しています。 む、むずかしい・・・ このプログラムは、(0, 0)の位置に100x100の黒い画像を表示しています。 たったこれだけなのにこんなに複雑なコードを書かなければいけないとは異常です。 しかしこれでもまだマシな方なのです。 より多くのことをできるフレームワークは、少々難しくなっても仕方がありません。 愚痴を言うのはやめて建設的な話をしましょう。 前回と比べて新しく出てきたのが、LoadGraphicsContentメソッドです。 これは、グラフィックスを表すデータ （例えば今回のようにTexture2Dだったり、あるいは3Dのモデルだったりです） をロードすべきときに自動的に呼ばれます。 注意すべきなのは、これは一度だけ呼ばれるとは限らないことです。 ゲームの間、グラフィックスデバイスがロスト (使えなくなってしまうこと。フルスクリーンにしたり、 そうなっているとき他のウィンドウがアクティブになったり、 スクリーンセーバーを起動したりしたときです) したり、リセット（ロストから復元）したときにも呼ばれます。 このメソッドの中で、SpriteBatchのコンストラクタを呼んでいます。 引数にGraphicsDeviceがあるのは、SpriteBatchがGraphicsDeviceを カプセル化しているからでしょう。（多分） その後Texture2Dのインスタンスをを作成しています。 コンストラクタは複雑すぎて頭痛がしてきますが、 つまりは1×1のTexture2Dを作っているということです。 その後、その1×1のマスを黒で埋めています。 1×1の黒いTexture2Dができあがったというわけです。 もちろん、サイズを変えてもうちょっとカラフルにすることもできます。 texture = new Texture2D( graphics.GraphicsDevice, 3, //Width 1, //Height 0, //numberLevels ResourceUsage.None, SurfaceFormat.Color ); texture.SetData<Color>( new Color[]{Color.Navy, Color.White, Color.Red} );

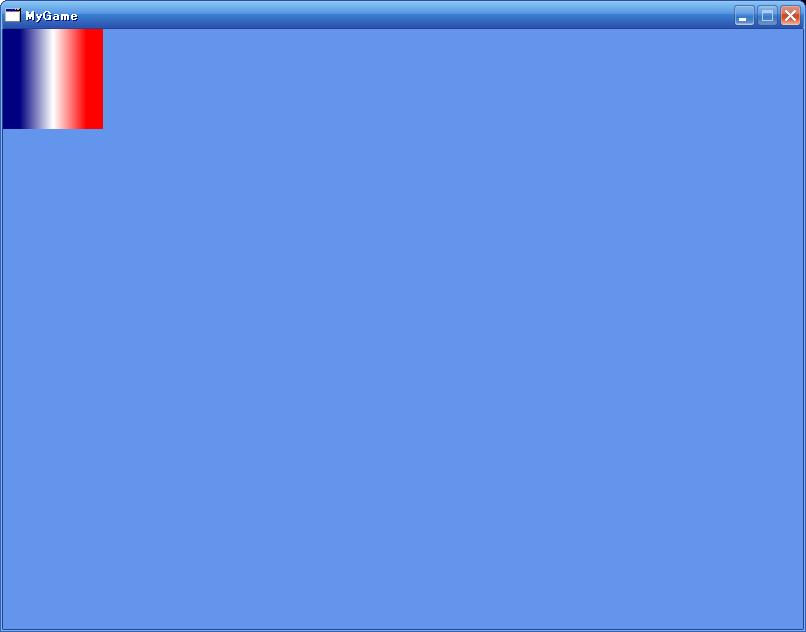

MyGame.Drawメソッドに目を転じましょう。 背景をCornflowerBlueで塗りつぶした後、 左上に100×100に拡大したTexture2Dを描画しています。 そのとき、頭と後ろにSpriteBatch.Beginメソッドと SpriteBatch.Endメソッドを呼んでやる必要があります。 呼ばなければ例外が発生し強制終了です。 これは、2D画像を表示するときだけではなくて、文字を表示するときも同じです。 ちなみに、もちろん、BeginとEndの間にDrawメソッドは何回呼んでもかまいません。 spriteBatch.Begin(); spriteBatch.Draw(texture, new Rectangle(0, 0, 100, 100), Color.White); spriteBatch.Draw(texture, new Rectangle(200, 200, 80, 80), Color.White); spriteBatch.End();

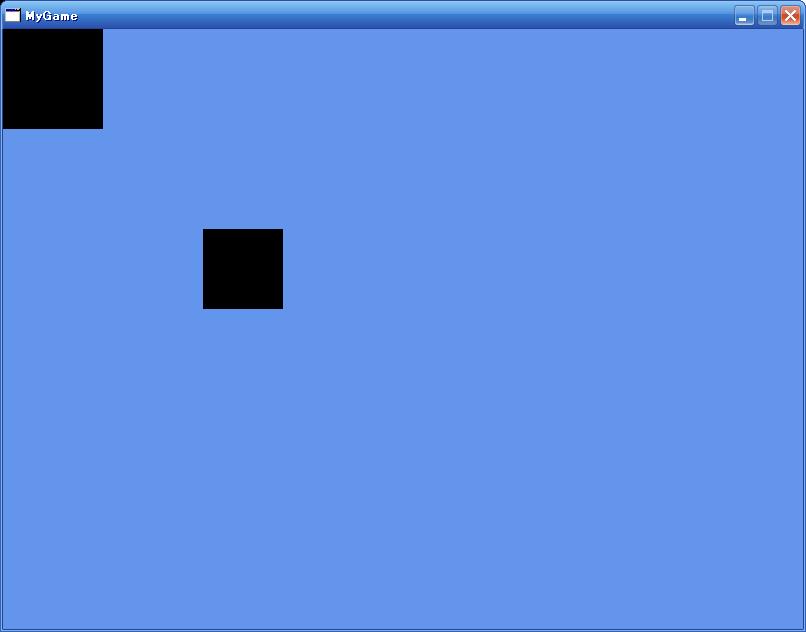

（※2回呼べばとうぜん２つの四角が表示されます） さて、今回のこの方法はあまりスマートではありません。 画像はなるべく外部のファイルにしておきたいものです。 次回はその方法について扱います。
