かんたんXNA　その１８　BasicEffectで平行光

※このページは古いです。
最新版はこちら

BasicEffect.EnableDefaultLightingメソッドを使うと
簡単なライティングを行うことが出来ますが、
BasicEffect.DirectionalLight0プロパティを使うと、
もう少し詳しいライティングの設定が出来ます。
using Microsoft.Xna.Framework;
using Microsoft.Xna.Framework.Graphics;
using Microsoft.Xna.Framework.Content;

class MyGame : Game
{
    GraphicsDeviceManager graphics;
    BasicEffect basicEffect;

    VertexPositionNormalTexture[] vertices;

    ContentManager content;
    Texture2D texture;

    public MyGame()
    {
        graphics = new GraphicsDeviceManager(this);
        content = new ContentManager(Services);

        vertices  = new VertexPositionNormalTexture[3];
        vertices[0].Position = new Vector3(0, 1, 0);
        vertices[0].Normal = new Vector3(0, 0, 1);
        vertices[0].TextureCoordinate = new Vector2(0.5f, 0);

        vertices[1].Position = new Vector3(1, 0, 0);
        vertices[1].Normal = new Vector3(0, 0, 1);
        vertices[1].TextureCoordinate = new Vector2(1, 1);

        vertices[2].Position = new Vector3(-1, 0, 0);
        vertices[2].Normal = new Vector3(0, 0, 1);
        vertices[2].TextureCoordinate = new Vector2(0, 1);

    }

    protected override void LoadGraphicsContent(bool loadAllContent)
    {
        if (loadAllContent)
        {
            basicEffect = new BasicEffect(graphics.GraphicsDevice, null);
            basicEffect.View = Matrix.CreateLookAt(
                new Vector3(0, 0, 3),
                new Vector3(0, 0, 0),
                new Vector3(0, 1, 0)
                );
            basicEffect.Projection = Matrix.CreatePerspectiveFieldOfView(
                MathHelper.ToRadians(45),
                Window.ClientBounds.Width/(float)Window.ClientBounds.Height,
                1, 100
                );


            texture = content.Load<Texture2D>("FlyingSpaghettiMonster");
        }
    }

    protected override void UnloadGraphicsContent(bool unloadAllContent)
    {
        if (unloadAllContent) { content.Unload(); }
    }

    protected override void Draw(GameTime gameTime)
    {
        graphics.GraphicsDevice.Clear(Color.CornflowerBlue);

        graphics.GraphicsDevice.VertexDeclaration = new VertexDeclaration(
            graphics.GraphicsDevice,
            VertexPositionNormalTexture.VertexElements
            );

        basicEffect.TextureEnabled = true;
        basicEffect.Texture = texture;

        basicEffect.LightingEnabled = true;
        basicEffect.DirectionalLight0.Enabled = true;
        basicEffect.DirectionalLight0.Direction = new Vector3(1, 0, -1);
        basicEffect.DirectionalLight0.DiffuseColor = new Vector3(0.5f, 0.5f, 0.5f);
        basicEffect.DirectionalLight0.SpecularColor = Color.White.ToVector3();

        basicEffect.Begin();

        foreach (EffectPass pass in basicEffect.CurrentTechnique.Passes)
        {
            pass.Begin();

            graphics.GraphicsDevice.DrawUserPrimitives<VertexPositionNormalTexture>(
                PrimitiveType.TriangleList,
                vertices,
                0,
                vertices.Length / 3
                );

            pass.End();
        }

        basicEffect.End();
    }
}

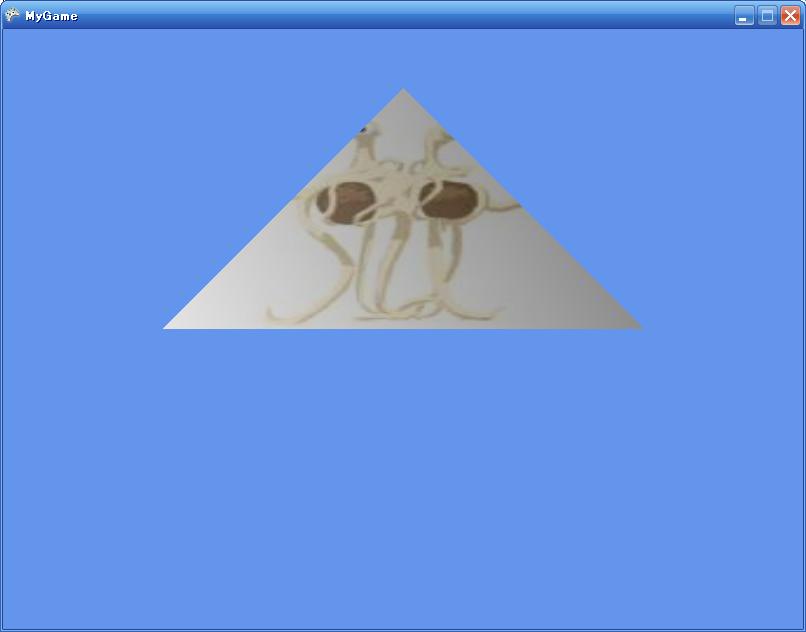

このサンプルプログラムでは、斜め４５度の角度から三角形に光を照射しています。
左が明るく、右が暗くなっています。
ここでは、太陽光のように光源が十分に遠くにある、光をシミュレートしています。
（そのため、指定するのは光の方向だけで、光源の位置は指定しません。
「十分に遠くにある」という情報だけで十分なのです。
十分に遠くにあれば光の方向は大体どこでも同じだからです。
もし光源が近くにあるのなら、
光の方向はちょっと動いただけでも変わりますが、
遠くにあるのならほとんど変わりません。
ちょうど車で移動しているときに月がどこまでも
追いかけてくるように見えるのと同じ理由です。）

まず、BasicEffectで（手作業で）ライティングを行いたいときには、
BasicEffect.LightingEnabledプロパティをtrueにセットします。
（EnableDefaultLightingメソッドを使うときにはこの作業がいらなかったのは、
多分メソッドの内部でこのプロパティをtrueにセットしてくれているからでしょう。）

public bool LightingEnabled { get; set; }

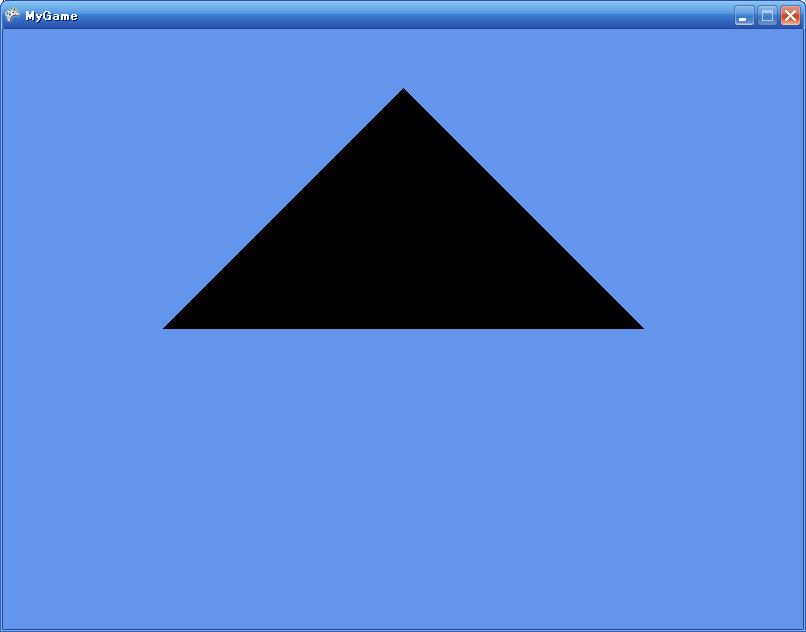

これをtrueにセットしないとライティングが考慮されなくなって
普通に描画されてしまいます。(影がつきません)

そして、無限遠から来る光、平行光を使うには
BasicEffect.DirectionalLight0プロパティを使います。

public BasicDirectionalLight DirectionalLight0 { get; }

一番最後に"0"がついているのは、平行光を複数使いたいときのために、
まだまだ他にも用意されているからです。
（ここで使っているのは最初の0だけですが）

public BasicDirectionalLight DirectionalLight1 { get; }
public BasicDirectionalLight DirectionalLight2 { get; }

こういうのは本当は配列にすべきなのですが、そうなっていないのは
BasicEffectが実はきたならしいHLSLのラッパー
であることと関係があるのでしょう。

BasicDirectionalLightを使うにはまずEnabledプロパティをtrueにセットします。

public bool Enabled { get; set; }

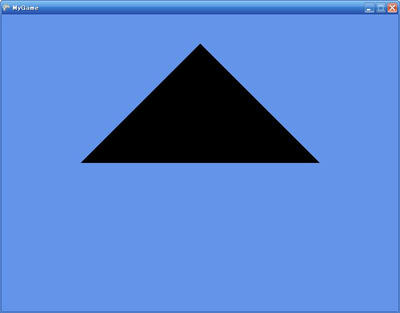

これをtrueにしないと、そもそも光が当たりません。
真っ黒になります。
(BasicEffect.LightingEnabledとは違います。)


その後、BasicDirectionalLight.Directionプロパティで光の方向を決めます。

public Vector3 Direction { get; set; }

光の色を決めるのがBasicDirectionalLight.DiffuseColorプロパティと
BasicDirectionalLight.SpecularColorプロパティです。
（この２つは色を表すプロパティですが、
型がColorではなくVector3になっています。
これはBasicEffectが実はきたならしいHLSLのラッパーで
あることと関係があるのでしょう。）

public Vector3 DiffuseColor { get; set; }
public Vector3 SpecularColor { get; set; }

どうして光の色を決めるプロパティが２つもあるのかというと、
この２つは性質が違うからです。
DiffuseColorは乱反射による色ですが、
SpecularColorは鏡面反射による色です。
この２つを合成した色が実際には表示されます。

この違いをはっきりさせるには、片方だけセットしてみるといいでしょう。
乱反射(Diffuse)

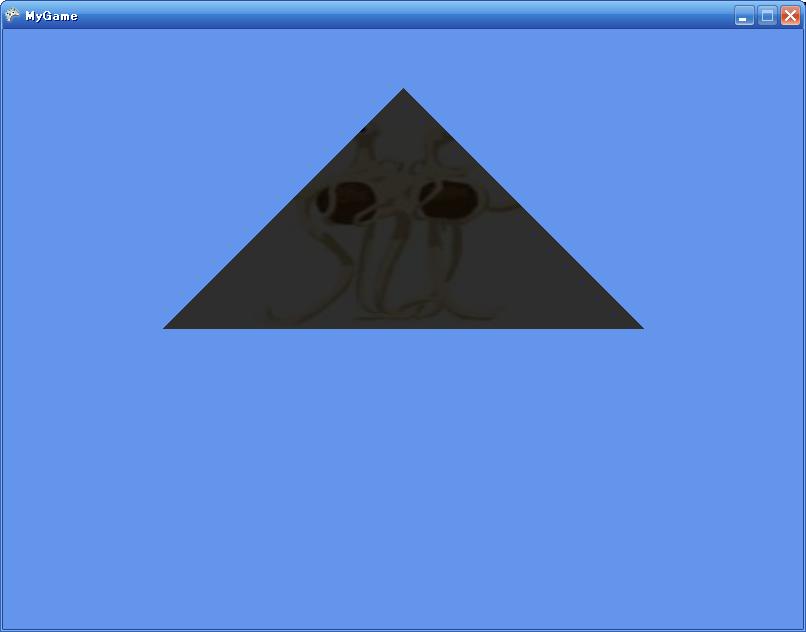

まず、DiffuseColor(乱反射)だけセットするとこうなります。

全体的に暗めでのっぺりしています。
どこも同じような明るさです。
この明るさは面に当たる光の角度に依存しています。

diffuse90.JPG90度（三角形に平行：横からの光）diffuse75.JPG75度
diffuse60.JPG60度diffuse30.JPG30度
diffuse15.JPG15度diffuse0.JPG0度（三角形に垂直：まっすぐな光）

面に垂直に光が当たるようになるほど明るくなるのがわかると思います。
これは赤道直下が暑くて北極や南極が寒くなる理由と同じです。（赤道は緯度0度で、北極点は北緯90度です。）
鏡面反射(Specular)

次に、SpecularColor（鏡面反射）だけセットするとこうなります。


左側がぼんやりと明るく、右側は暗くなっています。
この明るくなっている部分は鏡に映った太陽とでも思えばいいでしょう。

実際、三角形を動かしていくとこうなります。
directionalLightSpecularMoved3.JPGdirectionalLightSpecularMoved2.JPGdirectionalLightSpecularMoved1.JPG



光の方向と面とカメラの位置によって明るさが変わります。
カメラの位置によって明るさが変わるというのは乱反射ではありえないことです。
こういうのは鏡面反射でのみおこります。
ちょうどメガネがキラリと光るようなものです。

最終的には、この２つの効果が組み合わさります。
そうすることによって、そこそこ自然な描画が出来るのです。
環境光(Ambient Color)

このサンプルでは使いませんでしたが、環境光というものもあります。
これは、光がどのような角度で当たっても、
カメラがどのような方向から見ても、
同じような明るさになります。

どういういうことかというと、環境光とは周囲を反射しまくった微妙な光のことなのですが、
それをわざわざ計算してシミュレートするのはとても莫大な計算が必要になるため、
とりあえず「どんなときにも当たる光」ということにしているのです。

これを表すプロパティは、BasicEffect.AmbientColorです。

public Vector3 AmbientLightColor { get; set; }

拍手[0回]

PR

かんたんXNA　その１７　ポイントスプライト

※このページは古いです。
最新版はこちら

3Dゲームでビームや火花、爆発や煙、水しぶきや雪などを表現する方法として
ポイントスプライトがあります。

これはパーティクル（粒子）をいっぱい表示することでそれらを表現する方法です。

例えばXNA Creators Clubのサンプル、Particle 3D Sampleでは
実際にそのようにして爆発や煙を表現しています。
この爆発と煙は、実は簡単な小さい画像をたくさん並べたものなのです。

それぞれの小さな炎（や煙）は位置と大きさの情報を持っており、
向きの情報は持っていません。
（これらの情報は、実際には頂点ではありませんが、頂点データとして扱います）
ポイントスプライトは常にカメラの方向を向くからです。

頂点データをある方法で描画してやるとポイントスプライトになります。

いろいろな方法がありますが、例えば前回出てきた
GraphicsDevice.RenderStateのFillModeプロパティを
FillMode.Pointにしてやるだけで簡単なポイントスプライトになります。
using Microsoft.Xna.Framework;
using Microsoft.Xna.Framework.Graphics;


public class MyGame : Microsoft.Xna.Framework.Game
{
    GraphicsDeviceManager graphics;
    BasicEffect effect;

    VertexPositionColor[] vertices = new VertexPositionColor[3];

    public MyGame()
    {
        graphics = new GraphicsDeviceManager(this);

        vertices[0] = new VertexPositionColor(new Vector3(0, 1, 0), Color.White);
        vertices[1] = new VertexPositionColor(new Vector3(1, 0, 0), Color.Red);
        vertices[2] = new VertexPositionColor(new Vector3(-1, 0, 0), Color.Navy);
    }

    protected override void LoadGraphicsContent(bool loadAllContent)
    {
        if (loadAllContent)
        {
            effect = new BasicEffect(graphics.GraphicsDevice, null);
            effect.Projection = Matrix.CreatePerspectiveFieldOfView(
                MathHelper.ToRadians(45),
                Window.ClientBounds.Width / (float)Window.ClientBounds.Height,
                1,
                100
                );
            effect.View = Matrix.CreateLookAt(
                new Vector3(0, 0, 3),
                new Vector3(0, 0, 0),
                new Vector3(0, 1, 0)
                );
            effect.VertexColorEnabled = true;
        }
    }

    protected override void Draw(GameTime gameTime)
    {
        graphics.GraphicsDevice.Clear(Color.CornflowerBlue);

        graphics.GraphicsDevice.VertexDeclaration = new VertexDeclaration(
            graphics.GraphicsDevice,
            VertexPositionColor.VertexElements
            );

        graphics.GraphicsDevice.RenderState.FillMode = FillMode.Point;
        graphics.GraphicsDevice.RenderState.PointSize = 20;

        effect.Begin();

        foreach (EffectPass pass in effect.CurrentTechnique.Passes)
        {
            pass.Begin();

            graphics.GraphicsDevice.DrawUserPrimitives<VertexPositionColor>(
                PrimitiveType.TriangleList,
                vertices,
                0,
                1
                );

            pass.End();
        }

        effect.End();
    }
}
このプログラムは三角形を描画する代わりに、
大きさ20のポイントスプライトを３つ描画しています。

ポイントスプライトの大きさはRenderState.PointSizeプロパティで設定しています。

ただ、この方法はあまりスマートではなかったかもしれません。
というのもこれは結局「三角形の描画の代わり」なので
3の倍数（３、６、９、１２、・・・）だけしかポイントスプライトを
表示できないからです。

煙を表示しようとお微妙な数の
ポイントスプライトを描画できるべきです。

まっとうなやり方は、
GraphicsDevice.DrawUserPrimitivesの引数
primitiveTypeをPrimitiveType.PointListに書き換えてやることです。

using Microsoft.Xna.Framework;
using Microsoft.Xna.Framework.Graphics;


public class MyGame : Microsoft.Xna.Framework.Game
{
    GraphicsDeviceManager graphics;
    BasicEffect effect;

    VertexPositionColor[] vertices = new VertexPositionColor[3];

    public MyGame()
    {
        graphics = new GraphicsDeviceManager(this);

        vertices[0] = new VertexPositionColor(new Vector3(0, 1, 0), Color.White);
        vertices[1] = new VertexPositionColor(new Vector3(1, 0, 0), Color.Red);
        vertices[2] = new VertexPositionColor(new Vector3(-1, 0, 0), Color.Navy);
    }

    protected override void LoadGraphicsContent(bool loadAllContent)
    {
        if (loadAllContent)
        {
            effect = new BasicEffect(graphics.GraphicsDevice, null);
            effect.Projection = Matrix.CreatePerspectiveFieldOfView(
                MathHelper.ToRadians(45),
                Window.ClientBounds.Width / (float)Window.ClientBounds.Height,
                1,
                100
                );
            effect.View = Matrix.CreateLookAt(
                new Vector3(0, 0, 3),
                new Vector3(0, 0, 0),
                new Vector3(0, 1, 0)
                );
            effect.VertexColorEnabled = true;
        }
    }

    protected override void Draw(GameTime gameTime)
    {
        graphics.GraphicsDevice.Clear(Color.CornflowerBlue);

        graphics.GraphicsDevice.VertexDeclaration = new VertexDeclaration(
            graphics.GraphicsDevice,
            VertexPositionColor.VertexElements
            );

        graphics.GraphicsDevice.RenderState.PointSize = 20;

        effect.Begin();

        foreach (EffectPass pass in effect.CurrentTechnique.Passes)
        {
            pass.Begin();

            graphics.GraphicsDevice.DrawUserPrimitives<VertexPositionColor>(
                PrimitiveType.PointList,
                vertices,
                0,
                3
                );

            pass.End();
        }

        effect.End();
    }
}

これも上と同じ表示結果になります。
違うのはソースコードの中身で、これは頂点データをポイントのリストとして表示しています。
（そのため引数primitiveCountは1ではなく３です。）
テクスチャを貼る

さて、ここまでは色付きの点しか表示していませんでした。
しかし現実にはそんな地味なものでゲームは作れません。
最低でもXNA Creators Clubのサンプルのように、
テクスチャ付きのポイントスプライトでなければなりません。

どんなテクスチャを貼るかは問題ですが、ここでは
Photoshopの「ぼかし（放射状）」を何度も繰り返して
やっつけた画像を使ってみます。
（別にペイントででっちあげてもかまわなかったような気もしますが）
blueFire.jpg（ちなみに、背景が黒なのは後で透過処理をするときにそこが透明であると解釈されるからです）

なお、この画像をポイントスプライトに表示させるのにするべきことは、
テクスチャをオンにしてセットすることくらいで特別なことはいりません。
それでそれぞれのポイントスプライトに上の青いぼやけた炎が描かれます。

using Microsoft.Xna.Framework;
using Microsoft.Xna.Framework.Graphics;
using Microsoft.Xna.Framework.Content;


public class MyGame : Microsoft.Xna.Framework.Game
{
    GraphicsDeviceManager graphics;
    BasicEffect effect;

    VertexPositionColor[] vertices = new VertexPositionColor[3];

    ContentManager content;
    Texture2D texture;

    public MyGame()
    {
        graphics = new GraphicsDeviceManager(this);
        content = new ContentManager(Services);

        vertices[0] = new VertexPositionColor(new Vector3(0, 1, 0), Color.White);
        vertices[1] = new VertexPositionColor(new Vector3(1, 0, 0), Color.Red);
        vertices[2] = new VertexPositionColor(new Vector3(-1, 0, 0), Color.Navy);
    }

    protected override void LoadGraphicsContent(bool loadAllContent)
    {
        if (loadAllContent)
        {
            effect = new BasicEffect(graphics.GraphicsDevice, null);
            effect.Projection = Matrix.CreatePerspectiveFieldOfView(
                MathHelper.ToRadians(45),
                Window.ClientBounds.Width / (float)Window.ClientBounds.Height,
                1,
                100
                );
            effect.View = Matrix.CreateLookAt(
                new Vector3(0, 0, 3),
                new Vector3(0, 0, 0),
                new Vector3(0, 1, 0)
                );
            effect.VertexColorEnabled = true;

            texture = content.Load<Texture2D>("blueFire");
        }
    }

    protected override void UnloadGraphicsContent(bool unloadAllContent)
    {
        if (unloadAllContent) { content.Unload(); }
    }

    protected override void Draw(GameTime gameTime)
    {
        graphics.GraphicsDevice.Clear(Color.CornflowerBlue);

        graphics.GraphicsDevice.VertexDeclaration = new VertexDeclaration(
            graphics.GraphicsDevice,
            VertexPositionColor.VertexElements
            );

        graphics.GraphicsDevice.RenderState.PointSpriteEnable = true;
        graphics.GraphicsDevice.RenderState.PointSize = 100;

        effect.Texture = texture;
        effect.TextureEnabled = true;

        effect.Begin();

        foreach (EffectPass pass in effect.CurrentTechnique.Passes)
        {
            pass.Begin();

            graphics.GraphicsDevice.DrawUserPrimitives<VertexPositionColor>(
                PrimitiveType.PointList,
                vertices,
                0,
                3
                );

            pass.End();
        }

        effect.End();
    }
}

pointSpriteWithTexture.JPG※そのままでは見にくいのでサイズを100にしました
３つのポイントスプライトに画像が表示されたと思います。
それぞれのポイントスプライトの色は違うため、それぞれ違った感じに描かれているはずです。
まともに描画されているのは白だけですね。

なお、注意すべきなのはRenderState.PointSpriteEnableプロパティ
をtrueにセットしなければならないことです。
名前からして前のサンプルからtrueにしなければならなかったようにも思えますが、
実際に問題が出るのはこのサンプルからです。

これはなぜかというと、このプロパティが制御するのは
ポイントスプライトにテクスチャがマップされるかどうか
ということだからです。

これをtrueにしなければ全てのポイントスプライトが、
テクスチャが表示されずに、真っ黒になってしまいます。
透過

さて、これでややましになってきましたが、まだ使い物になりません。
テクスチャに黒い縁がついているからです。
このようなポイントスプライトをどんなにならべても絶対に炎には見えないでしょう。

実用レベルにするには黒い部分を透過することが必要です。

透過を行うにはRenderState.AlphaBlendEnableプロパティをtrueにします。
そしてそれだけではまだダメで、さらに
RenderState.SourceBlend、
RenderState.DestinationBlend
といったプロパティをセットして、どのような透過を行うのかを指定する必要があります。
using Microsoft.Xna.Framework;
using Microsoft.Xna.Framework.Graphics;
using Microsoft.Xna.Framework.Content;
using System;


public class MyGame : Microsoft.Xna.Framework.Game
{
    GraphicsDeviceManager graphics;
    BasicEffect effect;

    VertexPositionColor[] vertices = new VertexPositionColor[20];

    ContentManager content;
    Texture2D texture;

    public MyGame()
    {
        graphics = new GraphicsDeviceManager(this);
        content = new ContentManager(Services);

        for (int i = 0; i < vertices.Length; i++)
        {
            vertices[i] = new VertexPositionColor(
                new Vector3(
                    (float)Math.Cos(2 * Math.PI * i/vertices.Length),
                    0,
                    (float)Math.Sin(2 * Math.PI * i / vertices.Length)),
                Color.White
                );
        }
    }

    protected override void LoadGraphicsContent(bool loadAllContent)
    {
        if (loadAllContent)
        {
            effect = new BasicEffect(graphics.GraphicsDevice, null);
            effect.Projection = Matrix.CreatePerspectiveFieldOfView(
                MathHelper.ToRadians(45),
                Window.ClientBounds.Width / (float)Window.ClientBounds.Height,
                1,
                100
                );
            effect.View = Matrix.CreateLookAt(
                new Vector3(0, 3, 3),
                new Vector3(0, 0, 0),
                new Vector3(0, 1, 0)
                );

            texture = content.Load<Texture2D>("blueFire");
        }
    }

    protected override void UnloadGraphicsContent(bool unloadAllContent)
    {
        if (unloadAllContent) { content.Unload(); }
    }

    protected override void Draw(GameTime gameTime)
    {
        graphics.GraphicsDevice.Clear(Color.CornflowerBlue);

        graphics.GraphicsDevice.VertexDeclaration = new VertexDeclaration(
            graphics.GraphicsDevice,
            VertexPositionColor.VertexElements
            );

        graphics.GraphicsDevice.RenderState.AlphaBlendEnable = true;
        graphics.GraphicsDevice.RenderState.SourceBlend = Blend.One;
        graphics.GraphicsDevice.RenderState.DestinationBlend = Blend.One;

        graphics.GraphicsDevice.RenderState.PointSpriteEnable = true;
        graphics.GraphicsDevice.RenderState.PointSize = 100;

        effect.Texture = texture;
        effect.TextureEnabled = true;

        effect.Begin();

        foreach (EffectPass pass in effect.CurrentTechnique.Passes)
        {
            pass.Begin();

            graphics.GraphicsDevice.DrawUserPrimitives<VertexPositionColor>(
                PrimitiveType.PointList,
                vertices,
                0,
                vertices.Length
                );

            pass.End();
        }

        effect.End();

        graphics.GraphicsDevice.RenderState.AlphaBlendEnable = false;
    }
}


ここでは、20個のポイントスプライトで円を作り、透過して描画してあります。
ゲームでミニラの放射熱線を描画したいのなら
こんな感じにするといいかもしれません。

さて、これには明らかにおかしなところがあります。
それは円の左側が上手く表示されなくなっているというところです。

奥のポイントスプライトが手前のものに隠れています。
これはデプス・バッファ（深度バッファ）がすでに手前のものになっているためです。

どういうことかというと、これは深度バッファの仕組みに関係しています。
3D空間では手前に物がある場合、より奥のものは見えません。
（もしそうでなければX線CTやMRIは必要ありません！
ついでに言うと、これは2Dでも1Dでも言える話です）

これをコンピュータで実現するために、
ピクセルは3つの色のデータに加えて、その点のカメラからの距離（深度）の情報を持っています。
（と言っても実際の距離ではなく、相対的な、0.0から1.0までの値ですが）

それぞれのピクセルを描画するたびに、深度バッファを更新していき、
もし今描画しようとしている点の深度が深度バッファの値よりも大きければ
（すなわちその点の手前に既に物があるのなら）
描画しないようになっています。

そうすれば奥のものは手前のものにうまく隠されることになります。

ここで問題になっているのはデプス・バッファのこの性質なのです。

いくらテクスチャが透過されるとはいえ、深度バッファが更新されないわけではありません。
もう既に描いたポイントスプライトの奥に新たにポイントスプライトを描画しようとすると、
深度バッファがそのポイントスプライトの深度よりも小さいため、
手前のものに隠れてしまうと解釈されて、描画されなくなってしまうのです。

この問題はどうやって解決すればいいのでしょうか？

1つの方法として、描画するときに深度バッファを更新しないと言う方法があります。
そうすれば奥のものが隠れることはなくなるでしょう。

XNA Creators SampleのParticle 3D Sampleで行われているのはこの方法です。

深度バッファの更新を一時的にストップするには、
RenderState.DepthBufferWriteEnableプロパティをfalseにします。
（用が終わったらまたtrueに戻してあげましょう。
でないと透過を使っていないほかの部分がおかしなことになるはずです。
まぁこのサンプルでは問題ないですが）

using Microsoft.Xna.Framework;
using Microsoft.Xna.Framework.Graphics;
using Microsoft.Xna.Framework.Content;
using System;


public class MyGame : Microsoft.Xna.Framework.Game
{
    GraphicsDeviceManager graphics;
    BasicEffect effect;

    VertexPositionColor[] vertices = new VertexPositionColor[20];

    ContentManager content;
    Texture2D texture;

    public MyGame()
    {
        graphics = new GraphicsDeviceManager(this);
        content = new ContentManager(Services);

        for (int i = 0; i < vertices.Length; i++)
        {
            vertices[i] = new VertexPositionColor(
                new Vector3(
                    (float)Math.Cos(2 * Math.PI * i/vertices.Length),
                    0,
                    (float)Math.Sin(2 * Math.PI * i / vertices.Length)),
                Color.White
                );
        }
    }

    protected override void LoadGraphicsContent(bool loadAllContent)
    {
        if (loadAllContent)
        {
            effect = new BasicEffect(graphics.GraphicsDevice, null);
            effect.Projection = Matrix.CreatePerspectiveFieldOfView(
                MathHelper.ToRadians(45),
                Window.ClientBounds.Width / (float)Window.ClientBounds.Height,
                1,
                100
                );
            effect.View = Matrix.CreateLookAt(
                new Vector3(0, 3, 3),
                new Vector3(0, 0, 0),
                new Vector3(0, 1, 0)
                );

            texture = content.Load<Texture2D>("blueFire");
        }
    }

    protected override void UnloadGraphicsContent(bool unloadAllContent)
    {
        if (unloadAllContent) { content.Unload(); }
    }

    protected override void Draw(GameTime gameTime)
    {
        graphics.GraphicsDevice.Clear(Color.CornflowerBlue);

        graphics.GraphicsDevice.VertexDeclaration = new VertexDeclaration(
            graphics.GraphicsDevice,
            VertexPositionColor.VertexElements
            );

        graphics.GraphicsDevice.RenderState.AlphaBlendEnable = true;
        graphics.GraphicsDevice.RenderState.SourceBlend = Blend.One;
        graphics.GraphicsDevice.RenderState.DestinationBlend = Blend.One;
        graphics.GraphicsDevice.RenderState.DepthBufferWriteEnable = false;

        graphics.GraphicsDevice.RenderState.PointSpriteEnable = true;
        graphics.GraphicsDevice.RenderState.PointSize = 100;

        effect.Texture = texture;
        effect.TextureEnabled = true;

        effect.Begin();

        foreach (EffectPass pass in effect.CurrentTechnique.Passes)
        {
            pass.Begin();

            graphics.GraphicsDevice.DrawUserPrimitives<VertexPositionColor>(
                PrimitiveType.PointList,
                vertices,
                0,
                vertices.Length
                );

            pass.End();
        }

        effect.End();

        graphics.GraphicsDevice.RenderState.AlphaBlendEnable = false;
        graphics.GraphicsDevice.RenderState.DepthBufferWriteEnable = true;
    }
}

上手くいきました！

こうしてみるとミニラの放射熱線というよりもガスコンロの炎に似ているような気もします。
ともかく、これをいろんな風に動かしていくことによって
爆発や煙、水滴や雪などを描画できるようになるのです。

さて、このポイントスプライトの記事はここで終わりですが、課題がまだ1つ残っています。
それは遠近法がなってないということです。
上の画像を注意深く見るとわかることですが、
円の手前と奥の密度が明らかに違います。
奥のポイントスプライトと手前のポイントスプライトの大きさが同じなのです。
これでは、１メートル先にある炎の大きさと、1万キロ先にある炎の大きさが同じと言うことになってしまいます。

この解決法は簡単ですが、技術としては難しいので後に回します。
（解決法が簡単と言うのは、こういうことです。
物はカメラからの距離が2倍になると単純に大きさは１/２、
3倍になると1/３、4倍になると1/4になるので計算は簡単です。）
（技術としては難しいと言うのは・・・
おそらくXNAを難しくしている一番の戦犯、HLSLを使わなければならないと言うことです。）

拍手[1回]

かんたんXNA　その１６　ワイヤーフレーム

※このページは古いです。
最新版はこちら

ここでは、表示する図形の骨組みだけ描画するワイヤーフレームの解説をします。

ここまでは、三角形を描画するときに3つの辺に囲まれた面も描画していましたが、
ワイヤーフレームと言って、3つの辺だけ描画することも可能です。

他の多くの場合と同様、見た方が速いでしょう。

using Microsoft.Xna.Framework;
using Microsoft.Xna.Framework.Graphics;


public class MyGame : Microsoft.Xna.Framework.Game
{
    GraphicsDeviceManager graphics;
    BasicEffect effect;

    VertexPositionColor[] vertices = new VertexPositionColor[6];

    public MyGame()
    {
        graphics = new GraphicsDeviceManager(this);

        vertices[0] = new VertexPositionColor(new Vector3(0, 1, 0), Color.White);
        vertices[1] = new VertexPositionColor(new Vector3(1, 0, 0), Color.Red);
        vertices[2] = new VertexPositionColor(new Vector3(-1, 0, 0), Color.Navy);

        vertices[3] = new VertexPositionColor(new Vector3(0, 1, -1), Color.White);
        vertices[4] = new VertexPositionColor(new Vector3(1, 0, -1), Color.Red);
        vertices[5] = new VertexPositionColor(new Vector3(-1, 0, -1), Color.Navy);
    }

    protected override void LoadGraphicsContent(bool loadAllContent)
    {
        if (loadAllContent)
        {
            effect = new BasicEffect(graphics.GraphicsDevice, null);
            effect.Projection = Matrix.CreatePerspectiveFieldOfView(
                MathHelper.ToRadians(45),
                Window.ClientBounds.Width / (float)Window.ClientBounds.Height,
                1,
                100
                );
            effect.View = Matrix.CreateLookAt(
                new Vector3(0, 0, 3),
                new Vector3(0, 0, 0),
                new Vector3(0, 1, 0)
                );
            effect.VertexColorEnabled = true;
        }
    }

    protected override void Draw(GameTime gameTime)
    {
        graphics.GraphicsDevice.Clear(Color.CornflowerBlue);

        graphics.GraphicsDevice.VertexDeclaration = new VertexDeclaration(
            graphics.GraphicsDevice,
            VertexPositionColor.VertexElements
            );

        graphics.GraphicsDevice.RenderState.FillMode = FillMode.WireFrame;

        effect.Begin();

        foreach (EffectPass pass in effect.CurrentTechnique.Passes)
        {
            pass.Begin();

            graphics.GraphicsDevice.DrawUserPrimitives<VertexPositionColor>(
                PrimitiveType.TriangleList,
                vertices,
                0,
                2
                );

            pass.End();
        }

        effect.End();
    }
}

xnaWireFrame.JPG(画像が小さくて少しわかりにくいですが、線で三角形が2つ描かれています。）
このサンプルでは、同じ大きさの三角形を手前に1つ、奥に1つ表示しています。
注目すべきなのは、これがワイヤーフレームで、骨組みしか表示されていないと言うことです。

今までのように普通に三角形を表示していたら、奥の三角形は見えないはずです。
しかしワイヤーフレームを使えば、奥の図形も見ることが出来るのです。

また、線しか書かないので描画が非常に高速です。
この性質を利用して3DCGのエディタでは使われることがあるようです。

このワイヤーフレームを実現するためには、GraphicsDeviceのRenderState.FillModeプロパティを
FillMode.WireFrameにセットします。
FillMode列挙体には3つのメンバがあり、
FillMode.Pointは点だけを描画し、
FillMode.WireFrameは線だけを描画し、
FillMode.Solidは図形を完全に描画します。


（さて、このワイヤーフレーム、ゲームで一体どう使えばいいのでしょうか？
ワイヤーフレームは描画が高速で昔から使われていたそうですが、それだけに見栄えが悪いものです。
ほとんど使い道が無いような気もしますが、
ゲームで使う建物の地図なんかの表示に、もしかしたら使えるかもしれません。
（建物の地図は奥が見えていた方がいいはずですからね）
あるいは、プレイヤーが透視する能力を持っていると言う設定にして、
能力を使ったときだけワイヤーフレームにすると言うのもありかもしれません。）

拍手[0回]

かんたんXNA　その１５　かんたんなライティング

※このページは古いです。
最新版はこちら

ここではBasicEffectを使って簡単なライティングを行います。
ライティングというのは光の当たり具合によって明るくしたり暗くしたりすることです。
赤道直下なら太陽の光がもろに当たるため明るくなりますが、
北極や南極はほとんど当たらないため暗くなります。

ここでは、また違った頂点、VertexPositionNormalTextureを使います。
(できればもっとシンプルな"VertexPositionNormalColor"みたいなものを使いたいのですが、
残念ながらXNAには用意されていません。)

これは新たに法線（ノーマル：面に対して垂直な線）のデータを持っています。
跳ね返る光の強さを（内部で）計算して光の効果を出すのに必要だからです。
（法線を知らない、あるいは忘れてしまったという人のために少し直感的な説明をしておきます。
まずは鏡を用意してください。手鏡でも洗面所の鏡でもかまいません。
そして鏡の中のあなたの目を見てください。
鏡の中の目から鏡の外のあなたの本物の目を結んだ直線がその鏡の法線です。
（そう、別に目でなくても、鏡の中の何かと鏡の外の本物を結べばなんでも法線になります。）
鏡でないものの法線を考えたいときには、その物体が鏡であると考えて同じ事をすると法線が求まります。）

理屈の上では法線（ノーマル）は頂点の座標データから自動的に計算することが出来るのですが、
描画の最中にそんなことをしていてはパフォーマンスが低下してしまいますし、
法線を利用した裏ワザ的なものも出来なくなってしまうので、
最初に手作業で設定してやらなければならないことになっているのでしょう。（多分）

using Microsoft.Xna.Framework;
using Microsoft.Xna.Framework.Graphics;
using Microsoft.Xna.Framework.Content;


public class MyGame : Microsoft.Xna.Framework.Game
{
    GraphicsDeviceManager graphics;
    BasicEffect effect;

    VertexPositionNormalTexture[] vertices = new VertexPositionNormalTexture[3];

    ContentManager content;
    Texture2D texture;


    public MyGame()
    {
        graphics = new GraphicsDeviceManager(this);
        content = new ContentManager(Services);

        vertices[0].Position = new Vector3(0, 1, 0);
        vertices[0].TextureCoordinate = new Vector2(0.5f, 0);
        vertices[0].Normal = new Vector3(0, 0, 1);

        vertices[1].Position = new Vector3(1, 0, 0);
        vertices[1].TextureCoordinate = new Vector2(1, 1);
        vertices[1].Normal = new Vector3(0, 0, 1);

        vertices[2].Position = new Vector3(-1, 0, 0);
        vertices[2].TextureCoordinate = new Vector2(0, 1);
        vertices[2].Normal = new Vector3(0, 0, 1);
    }

    protected override void LoadGraphicsContent(bool loadAllContent)
    {
        if (loadAllContent)
        {
            effect = new BasicEffect(graphics.GraphicsDevice, null);
            effect.Projection = Matrix.CreatePerspectiveFieldOfView(
                MathHelper.ToRadians(45),
                Window.ClientBounds.Width / (float)Window.ClientBounds.Height,
                1,
                100
                );
            effect.View = Matrix.CreateLookAt(
                new Vector3(0, 0, 3),
                new Vector3(0, 0, 0),
                new Vector3(0, 1, 0)
                );
            effect.TextureEnabled = true;
            effect.EnableDefaultLighting();

            texture = content.Load<Texture2D>("FlyingSpaghettiMonster");
        }
    }

    protected override void UnloadGraphicsContent(bool unloadAllContent)
    {
        if (unloadAllContent) { content.Unload(); }
    }

    protected override void Draw(GameTime gameTime)
    {
        graphics.GraphicsDevice.Clear(Color.CornflowerBlue);

        graphics.GraphicsDevice.VertexDeclaration = new VertexDeclaration(
            graphics.GraphicsDevice,
            VertexPositionNormalTexture.VertexElements
            );

        effect.Texture = texture;

        effect.Begin();

        foreach (EffectPass pass in effect.CurrentTechnique.Passes)
        {
            pass.Begin();

            graphics.GraphicsDevice.DrawUserPrimitives<VertexPositionNormalTexture>(
                PrimitiveType.TriangleList,
                vertices,
                0,
                1
                );

            pass.End();
        }

        effect.End();
    }
}

このサンプルでは各頂点に法線を設定し、ライティングしているので左側が暗くなっています。

参考までにライティング無しだとこうなります。

BasicEffect.EnableDefaultLightingを忘れないでください。
これを呼ばないと上の図のようにライティングが無しになってしまいます。
このメソッドは自動的にいい感じにライトを設定してくれます。
（いい感じの照明をするのは本当は難しい設定が必要ですが、このメソッドはそれを自動的にしてくれるのです）

拍手[0回]

かんたんXNA　その１４　テクスチャ三角形

※このページは古いです。
最新版はこちら

これまで描いてきた図形は全て頂点に色が付いていただけでしたが、
もちろんXNAではテクスチャが描かれた図形を表示することも出来ます。

テクスチャ付きの図形を表示するには、頂点にVertexPositionTexture構造体を使います。
これは色のデータの代わりに、テクスチャのデータ(Vector2)を持っています。

そのデータは1.0 × 1.0のテクスチャ座標上の点を表していて、
表示するテクスチャのどの部分を頂点が表示するかを意味します。

ここら辺はサンプルとその結果を見た方が速いかもしれません。


using Microsoft.Xna.Framework;
using Microsoft.Xna.Framework.Graphics;
using Microsoft.Xna.Framework.Content;


public class MyGame : Microsoft.Xna.Framework.Game
{
    GraphicsDeviceManager graphics;
    BasicEffect effect;

    VertexPositionTexture[] vertices = new VertexPositionTexture[3];

    ContentManager content;
    Texture2D texture;


    public MyGame()
    {
        graphics = new GraphicsDeviceManager(this);
        content = new ContentManager(Services);

        vertices[0] = new VertexPositionTexture(new Vector3(0, 1, 0), new Vector2(0.5f, 0));
        vertices[1] = new VertexPositionTexture(new Vector3(1, 0, 0), new Vector2(1, 1));
        vertices[2] = new VertexPositionTexture(new Vector3(-1, 0, 0), new Vector2(0, 1));
    }

    protected override void LoadGraphicsContent(bool loadAllContent)
    {
        if (loadAllContent)
        {
            effect = new BasicEffect(graphics.GraphicsDevice, null);
            effect.TextureEnabled = true;
            effect.Projection = Matrix.CreatePerspectiveFieldOfView(
                MathHelper.ToRadians(45),
                Window.ClientBounds.Width / (float)Window.ClientBounds.Height,
                1,
                100
                );
            effect.View = Matrix.CreateLookAt(
                new Vector3(0, 0, 3),
                new Vector3(0, 0, 0),
                new Vector3(0, 1, 0)
            );

            texture = content.Load<Texture2D>("FlyingSpaghettiMonster");
        }
    }

    protected override void UnloadGraphicsContent(bool unloadAllContent)
    {
        if (unloadAllContent) { content.Unload(); }
    }

    protected override void Draw(GameTime gameTime)
    {
        graphics.GraphicsDevice.Clear(Color.CornflowerBlue);

        graphics.GraphicsDevice.VertexDeclaration = new VertexDeclaration(
            graphics.GraphicsDevice,
            VertexPositionTexture.VertexElements
            );

        effect.Texture = texture;

        effect.Begin();

        foreach (EffectPass pass in effect.CurrentTechnique.Passes)
        {
            pass.Begin();

            graphics.GraphicsDevice.DrawUserPrimitives <VertexPositionTexture>(
                PrimitiveType.TriangleList,
                vertices,
                0,
                1
                );

            pass.End();
        }

        effect.End();
    }
}

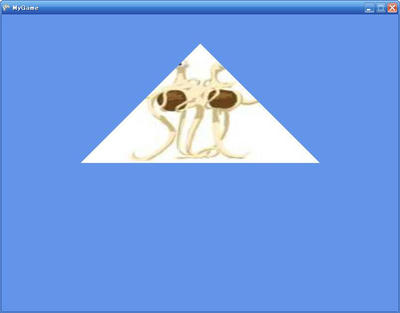

このサンプルでは三角形の中に"FlyingSpaghettiMonster"という画像を表示しています。
３つのそれぞれの頂点は、座標と、画像のどの部分を担当するかのデータを持っています。

そのデータは、画像のサイズを1.0 × 1.0であると考えたときのテクスチャの点の座標で、
その方向は普通のスクリーンの座標と同じように、左上が(0, 0)となっています。

この方法を使えば、複雑なマッピングも行うことが出来ます。
例えば世界地図を球にマップして地球を作ることも出来るのです。

もちろんこの三角形は3Dですからカメラの位置を調節すると遠近感が出ます。
xnaSimplextTriangleTexturedRotated.JPG（斜めから見た図）


さて、テクスチャを使った三角形を描画する上で忘れがちなのは、
BasicEffect.TextureEnabledプロパティをtrueにセットすることです。
これによってBasicEffectのテクスチャの描画が有効になります。（おそらく内部でエフェクトのテクニックを変更しているのでしょう。（後で確認したところ、どうやら別の方法を使っているようです。））
もしそうしなければ、BasicEffectが描画の時にテクスチャを考慮に入れなくなり、
真っ白の三角形が描かれるのみとなります。
これをする理由は色付きの三角形を表示するときにBasicEffect.VertexColorEnabledプロパティをtrueにした理由と同じです。
こういったプロパティによって、BasicEffectは内部の描画モードを変更しているのです。

拍手[0回]
